Tangki Stainless Steel: Panduan Fabrikasi Tangki Kecil, Bertekanan & Air

Tangki Baja Tahan Karat Kecil: Ukuran Kompak Memenuhi Kinerja Kelas Industri

Tangki baja tahan karat berukuran kecil bukan sekadar versi yang diperkecil dari kapal industri besar — namun merupakan solusi penahanan yang dirancang secara presisi untuk menangani media yang menuntut di lingkungan dengan ruang terbatas. Kapasitas umumnya berkisar dari 1 liter hingga beberapa ratus liter, dan karakteristik utamanya adalah tangki harus tetap memberikan ketahanan terhadap korosi, kebersihan, dan keandalan mekanis yang sama seperti tangki skala penuh.

Paduan yang paling banyak ditentukan untuk tangki kompak adalah baja tahan karat 304 , yang menawarkan ketahanan luar biasa terhadap air, asam ringan, dan sebagian besar senyawa organik dengan harga hemat. Aplikasi yang memerlukan paparan klorida, air laut, atau bahan pembersih agresif ditingkatkan menjadi Baja tahan karat 316L , di mana penambahan molibdenum menutup celah terhadap korosi lubang dan celah. Dalam aplikasi farmasi dan makanan dengan kemurnian sangat tinggi, permukaan interior yang dipoles secara elektro dengan rata-rata kekasaran (Ra) di bawah 0,4 µm adalah standar, menghilangkan titik pelabuhan mikroba tanpa bergantung pada lapisan kimia.

Selain kualitas material, ketebalan dinding relatif terhadap volume tangki merupakan variabel desain penting untuk tangki kecil. Karena rasio luas permukaan terhadap volume meningkat seiring dengan berkurangnya diameter tangki, tangki kecil berdinding tipis sebenarnya mengalami tegangan lingkaran yang lebih tinggi secara proporsional di bawah tekanan internal dibandingkan tangki besar dengan peringkat tekanan nominal yang sama. Pabrikan terkemuka memperhitungkan hal ini dengan mempertahankan ketebalan dinding minimum yang konsisten dengan kode desain ASME atau PED bahkan ketika tekanan pengoperasian pelanggan tampak rendah.

Tangki Tekanan Stainless Steel: Standar Desain, Peringkat, dan Yang Harus Diverifikasi Pembeli

Tangki bertekanan baja tahan karat menyimpan atau memproses cairan — gas, cairan, atau media fase campuran — pada tekanan di atas atmosfer. Peringkat tekanan kerja, yang dinyatakan dalam bar atau PSI, merupakan satu-satunya spesifikasi yang paling penting dan harus diverifikasi berdasarkan kode bejana tekan yang berlaku sebelum tangki apa pun digunakan.

Kode Desain Utama dan Tanda Sertifikasi

Dua kode dominan yang mengatur fabrikasi bejana tekan baja tahan karat adalah:

• ASME BPVC Bagian VIII Divisi 1 — standar utama A.S. untuk bejana tekan hingga 3.000 PSI, yang memerlukan inspeksi pihak ketiga dan cap ASME "U" untuk aplikasi yang diatur.
• PED 2014/68/UE — Petunjuk Peralatan Tekanan Eropa, yang mewajibkan penilaian kesesuaian dan penandaan CE untuk kapal dengan produk PS × V di atas ambang batas yang ditentukan.
• GB 150 — Standar bejana tekan nasional Tiongkok, yang secara luas direferensikan untuk tangki yang diproduksi di dalam negeri.

Untuk tangki bertekanan kecil yang digunakan di laboratorium, pabrik percontohan, atau sistem skid-mount, pembeli sering kali menemukan tangki non-kode – yaitu wadah yang dibuat sesuai standar desain internal pabrikan dan bukan sesuai kode yang dikenal. Hal ini dapat diterima di banyak yurisdiksi untuk layanan bertekanan rendah atau tidak diatur, namun memerlukan evaluasi teknik formal sebelum digunakan di instalasi bersertifikat atau lokasi berbahaya.

Peringkat Tekanan vs. Tekanan Desain vs. Tekanan Uji

Tiga angka muncul pada setiap lembar data tangki tekanan, dan kebingungan terhadap angka-angka tersebut merupakan sumber umum kesalahan pengadaan:

Memilih tangki tekanan baja tahan karat dengan tekanan operasi maksimum yang diharapkan tidak memberikan margin keamanan untuk lonjakan tekanan, ekspansi termal, atau perubahan proses di masa depan. Pendekatan konservatif menentukan tangki dengan setidaknya MAWP 25–30% di atas tekanan pengoperasian normal, yang juga menjaga waktu respons katup dan perangkat pelepas.

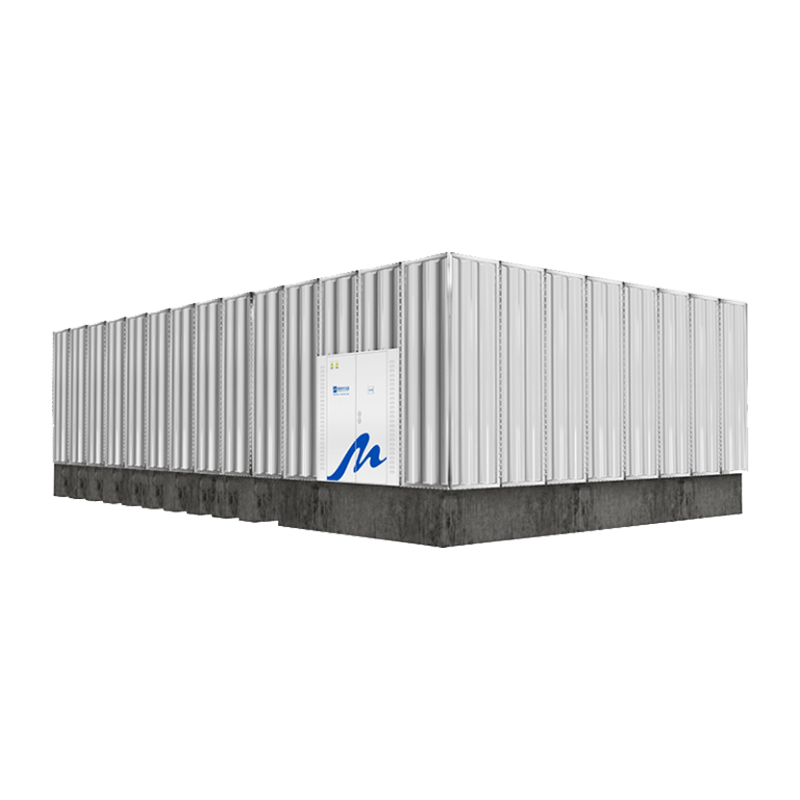

Tangki Air Baja Tahan Karat Fabrikasi: Proses, Toleransi, dan Pos Pemeriksaan Kualitas

Fabrikasi tangki air baja tahan karat mencakup spektrum yang luas — mulai dari bejana penyimpanan bertekanan atmosferik yang sederhana untuk air minum hingga tangki berjaket yang rumit untuk sistem pemanas air panas dan tangki penyangga air dingin dalam aplikasi HVAC. Proses fabrikasi, meskipun secara lahiriah serupa di seluruh aplikasi, berbeda secara signifikan dalam persyaratan kualitas las, perlakuan permukaan, dan protokol pengujian tergantung pada kondisi layanan.

Urutan Fabrikasi Inti

1. Penerimaan dan inspeksi material — Sertifikat uji pabrik (MTC) diverifikasi berdasarkan spesifikasi pesanan, mengonfirmasi kadar paduan, nomor panas, dan sifat mekanik.
2. Pelat bergulir dan membentuk cangkang — Plat stainless berbentuk gulungan dengan diameter yang ditentukan. Toleransi ovalitas untuk bejana dengan nilai tekanan biasanya ±0,5% dari diameter nominal per kode ASME.
3. Pengelasan — GTAW (TIG) adalah proses pilihan untuk root pass dan tangki kelas makanan/farmasi karena percikan yang rendah dan kemurnian las yang tinggi. GMAW (MIG) digunakan untuk las struktural dengan deposisi tinggi pada tangki atmosferik. Semua tukang las harus memiliki kualifikasi terkini sesuai kode yang berlaku (misalnya, ASME Bagian IX).
4. Perawatan pasca pengelasan — Lapisan las pada tangki tahan karat dipasivasi atau diasamkan untuk mengembalikan lapisan pasif kromium oksida yang terganggu oleh panas. Pasifasi asam sitrat semakin disukai dibandingkan asam nitrat karena alasan keamanan lingkungan dan penanganan.
5. Pemasangan nosel dan fitting — Sambungan bergelang dan berulir, manways, saluran pembuangan, dan sambungan instrumen dilas dan diperiksa untuk mengetahui kontinuitas las dan jalur kebocoran.
6. Pengujian tekanan dan NDE — Pengujian hidrostatik atau pneumatik memastikan integritas struktural. Metode pemeriksaan non-destruktif (NDE) seperti radiografi (RT), pengujian ultrasonik (UT), atau inspeksi penetran pewarna (PT) diterapkan pada lapisan las sesuai persyaratan kode.

Persyaratan Fabrikasi Air Minum dan Sanitasi

Tangki penyimpanan air yang dimaksudkan untuk kontak dengan air minum mempunyai kewajiban kepatuhan tambahan di luar integritas struktural. Di Amerika Serikat, tangki biasanya harus mematuhi NSF/ANSI 61, yang menyatakan bahwa bahan tidak melepaskan kontaminan ke dalam air minum pada tingkat di atas ambang batas kesehatan yang ditetapkan. Proyek-proyek Eropa mengacu pada Petunjuk Air Minum Eropa (2020/2184/EU) dan standar EN yang relevan. Pabrikan yang melayani pasar air minum harus mendokumentasikan keterlacakan material secara lengkap dan hanya menggunakan elastomer yang terdaftar di NSF untuk gasket dan seal.

Lapisan permukaan bagian dalam juga memainkan peran praktis dalam kualitas air: penyelesaian pabrik 2B atau BA secara umum dapat diterima untuk penyimpanan air dingin di atmosfer, sedangkan sistem air panas yang beroperasi di atas 60°C mendapat manfaat dari interior yang dilapisi tanah atau dipoles secara elektro yang meminimalkan adhesi kerak dan menyederhanakan pemeriksaan berkala. Untuk tangki dalam sistem resirkulasi, semua zona stagnan — titik mati yang panjangnya lebih dari tiga diameter pipa merupakan batasan standar — harus dihilangkan pada tahap desain untuk mencegah kolonisasi bakteri.

Lead Time, Kustomisasi, dan Apa yang Harus Ditentukan Saat Memesan

Desain tangki air baja tahan karat standar dengan konfigurasi nosel umum dikirimkan dari perakit spesialis dalam 4–10 minggu. Kapal yang sepenuhnya dibuat khusus — diameter non-standar, desain berjaket, koil pemanas terintegrasi, atau kapal berstempel kode yang memerlukan titik tunggu inspeksi pihak ketiga — biasanya memerlukan waktu 10–20 minggu tergantung pada simpanan toko dan kompleksitas paket dokumentasi NDE yang diperlukan.

Spesifikasi pembelian lengkap untuk tangki air baja tahan karat fabrikasi harus mencakup:

• Kapasitas kerja (liter atau galon) dan keseluruhan dimensi selubung atau batasan ruang
• Kisaran suhu pengoperasian dan tekanan kerja maksimum
• Kelas tahan karat (304, 316L, 316Ti, dupleks, dll.) dan ketebalan dinding minimum
• Kode desain dan persyaratan sertifikasi yang berlaku (ASME, PED, NSF/ANSI 61, dll.)
• Jadwal nosel: kuantitas, ukuran, peringkat, dan orientasi semua sambungan
• Persyaratan penyelesaian permukaan internal dan eksternal
• Dokumentasi yang diperlukan: MTC, peta las, laporan NDE, catatan uji hidrostatik

Memilih Tangki Stainless Steel yang Tepat: Kerangka Keputusan Praktis

Dengan spesifikasi tangki baja tahan karat, rekayasa yang berlebihan dan rekayasa yang kurang, keduanya menimbulkan biaya yang nyata. Tingkat paduan atau penyelesaian permukaan yang terlalu ditentukan pada tangki penyimpanan air di atmosfer non-kritis menambah biaya fabrikasi yang tidak perlu; ketebalan dinding yang tidak ditentukan atau menghilangkan sertifikasi kode pada bejana tekan menciptakan paparan keselamatan dan tanggung jawab.

Kerangka kerja awal yang andal mengevaluasi empat variabel secara berurutan: media yang disimpan dan korosifitasnya (menentukan tingkat paduan); tekanan dan suhu operasi (menentukan ketebalan dinding, desain kepala, dan apakah stempel kode diperlukan); peraturan dan lingkungan penggunaan akhir (menentukan sertifikasi seperti kepatuhan NSF, ASME, PED, atau FDA 21 CFR); dan kendala ruang, berat, dan pemasangan (menentukan geometri tangki dan struktur pendukung). Mengerjakan keempat dimensi ini sebelum mendekati fabrikator akan menghasilkan spesifikasi yang lebih ketat, penawaran harga yang lebih akurat, dan proses persetujuan yang lebih cepat.

Untuk aplikasi yang berada pada batas antara produk standar dan fabrikasi khusus — misalnya, tangki tekanan baja tahan karat kecil dengan orientasi nosel yang tidak biasa atau tekanan kerja yang tidak standar — perakit berpengalaman seringkali dapat mengadaptasi desain yang sudah ada dan memenuhi syarat daripada memulai dari awal, sehingga mengurangi waktu tunggu dan tingkat NDE yang diperlukan. Pembeli yang memberikan lembar data proses terperinci pada tahap penyelidikan secara konsisten mencapai penyelesaian yang lebih cepat dan pesanan perubahan pasca-pemesanan yang lebih sedikit dibandingkan pembeli yang mengandalkan deskripsi verbal atau gambar umum.
